接触式调压器

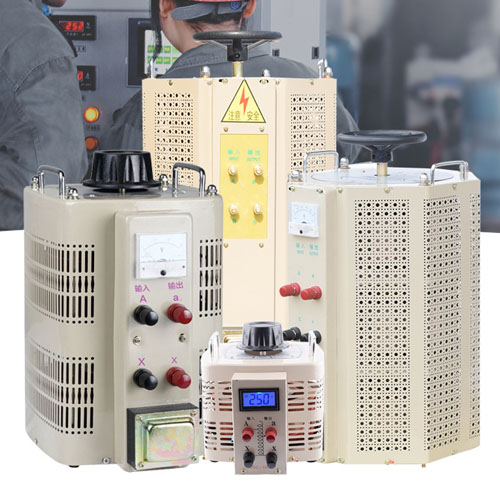

接触式调压器实质上是一种输出（端）电压可以调节的自藕变压器，其铁心有环式与柱式两种。柱式铁心与一般变压器相似，用硅钢片叠成，环式铁心则用硅钢带卷成。在环式自耦调压器的结构中，绕组用绝缘铜线单层绕在环式铁心上。线圈部分表面磨去绝缘层而成光滑平面，用铜石墨复合做成的碳刷与它相接触。碳刷可借手轮在导线表面旋转滑动，从而改变输出电压。电流容量大于10A者,有用两个或多个碳刷并联的。自藕调压器一般都制成自冷、干式。在容量特别大或使用环境特殊的场合，也有制成油浸自冷式，电动风冷式，3个环式单相自藕调压器共轴配装,即可构成三相自耦调压器。

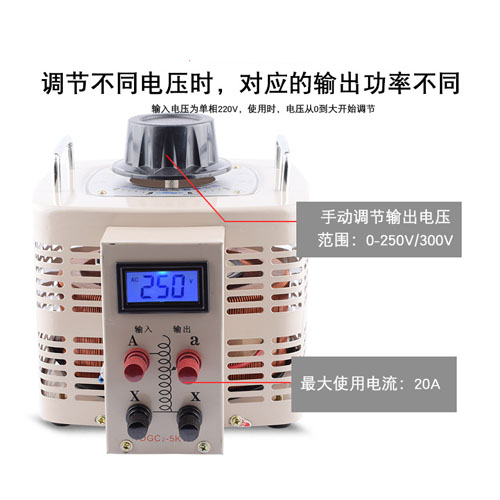

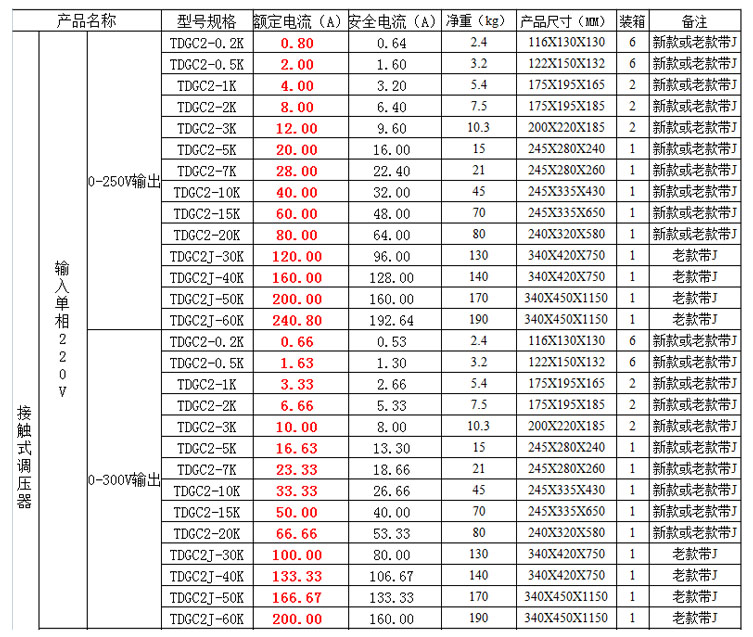

TDGC2、TSGC2单/三相调压器系列产品为机电工业第十四批节能产品。用在调压、控温、调速、调光、功率控制等场所，使用范围十分广泛，本产品具有波形不失真、体积小、重量轻、效率高、使用方便、运行可靠等特点其性能更为优越。

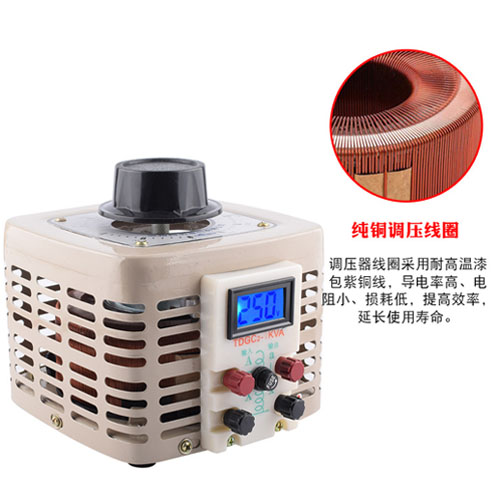

其中线圈是调压器是主要组成部分,它具有以下性能：

1. 采用高导磁有取向直钢片，因此损耗小。

2. 采用机械自动绕线，匝与匝之间均匀，每一条线拉直与平行，因此接触面平整。

3. 采用耐热的树脂材料来浸漆、固化，使调压器更耐热。

4. 采用机械研磨，使接触表面平滑如镜。

5. 采用传统多碳刷设计，使碳刷的接触面增大，减小每个碳刷承受的电流，降低温升。

6. 采用高性能的碳刷，增加导电率，消灭火花。

7. 采用铜表面焊接，减少接触电阻，降低温升。

8. 采用耐热的弹性金属材料，使机械压力长期稳定，减少接触的温升。
